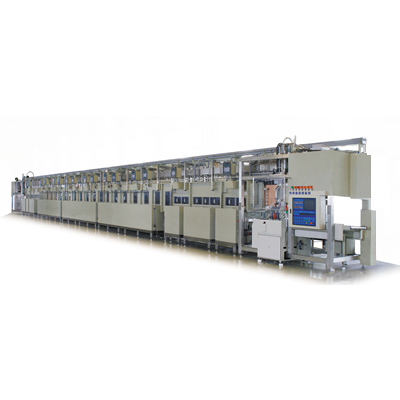

垂直連續電鍍銅設備 (VCP)

產品說明

本產品適用於印刷電路板，一次銅及二次銅電鍍製程。
生產0.046mm~6.0mm板厚不需任何輔助框架，對於高縱橫比之通孔、盲孔、填盲孔、填通孔分佈力有傑出的表現。
產品應用：消費性電子產品（HDI、手機類載板SLP）、汽車板、IC載板（FC CSP、FC BGA、軟板 FPC）…等產品。

規格說明

規格/SPECIFICATION

◆板片尺寸：24" x 24" (max.); 16" x 14" (min.)
32" x 24" (max.); 24" x 14" (min.) (選擇)

◆板片厚度：0.046 ~ 6.0 mm

◆線速度：0.3 ~ 1.5 m/min (可調)

◆電鍍視窗：610 (810) x 4800 mm/Chamber

◆銅缸數：1 ~ 6 (選擇)

◆電流密度：40 ASF (max.) for DC Rectifier
80 ASF (max.) for PPR Rectifier

◆陽極型式：不溶性氧化銥陽極

◆陰極型式：垂直單邊挾持方式

了解更多

規格說明

規格/SPECIFICATION

◆板片尺寸：24" x 24" (max.); 16" x 14" (min.)
32" x 24" (max.); 24" x 14" (min.) (選擇)

◆板片厚度：0.046 ~ 6.0 mm

◆線速度：0.3 ~ 1.5 m/min (可調)

◆電鍍視窗：610 (810) x 4800 mm/Chamber

◆銅缸數：1 ~ 6 (選擇)

◆電流密度：40 ASF (max.) for DC Rectifier
80 ASF (max.) for PPR Rectifier

◆陽極型式：不溶性氧化銥陽極

◆陰極型式：垂直單邊挾持方式
